貴州水利工程質量檢測解讀超聲波在水利工程質量檢測的作用

摘要：超聲法作為檢測質量的一種關鍵技術，應用范圍也越來越廣泛。水利工程施工過程中使用的機械設備、原材料和施工人員技術水平，都會影響到施工質量。因此，在超聲法無損檢測的原理基礎上，提出了檢測鋼焊縫及檢測混凝土質量的方法及需要注意的問題。

超聲波是一種人類聽不到的機械波，人類能聽到的聲波頻率在20Hz~20kHz之間，超過20kHz的聲波稱之為超聲波。目前，超聲波已運用到工作和生活的方方面面，如醫學B超檢查、通信、超聲波缺陷檢測等。這些運用正是利用了超聲波的穿透性、指向性好、能量集中、對周圍環境影響小等特點，同時對被超聲波穿透的物體沒有物理性損傷，可做到“隔空透視”。

1超聲波檢測原理及方法

貴州水利工程質量檢測想說超聲檢測是利用超聲波在被檢測物體內部傳播時，遇到材料密度發生變化的界面(如空洞、其他雜質)發生反射或透射接收的聲波訊號特征變化，來檢測物體內部的缺陷情況。超聲波檢測，依據發射和接收方式及時間的不同可分為脈沖反射法、脈沖透射法、共振法和衍射時差法。1.1脈沖反射法脈沖反射法是利用超聲探頭產生的超聲脈沖波，入射到兩種不同密度或材質的界面上發生反射的原理進行檢測，這種檢測方法常采用同一超聲探頭(一般使用壓電陶瓷轉換器)作為發射和接收裝置。1.2脈沖透射法脈沖透射法的原理與X射線的原理基本相似，即利用兩個超聲探頭置于被檢測物體的兩側，分別作為發射和接收裝置，通過緩慢移動兩個超聲探頭，觀察接收能量的變化，來判定被檢測物體內部的缺陷情況。1.3共振法利用可調頻率的超聲波檢測物體內部情況，當超聲波的半波長與被測物體的厚度成整數倍關系時，會引起共振現象，儀器會顯示出共振頻率。當被檢測物體厚度發生變化，共振頻率也會相應發生變化，通過儀器顯示的不同頻率，可以判定被檢測物體的厚度變化，來確定質量情況，稱為共振法。

1.4衍射時差法利用一對或多對縱波斜探頭在被檢測區域?qū)ΨQ放置，接收信號的探頭同時接收反身波和衍射波，當檢測區域內部有缺陷時，反射波和衍射波會發生變化，通過測量反射波發生變化時衍射波在檢測區域內傳播時間，利用三角關系方程式計算，確定檢測區域內部缺陷的位置和尺寸。

2超聲波質量檢測影響因素

超聲波檢測精而確度的影響因素眾多，從主、客觀兩方面分析：①主觀方面主要是人的影響因素，如現場超聲波檢測人員的熟練程度、檢測人員的培訓教育情況及專業技術水平等;②客觀影響因素主要是設備、耦合劑選擇、方法、環境等。2.1設備影響因素設備的影響因素主要是掃查速度及探頭選定的頻率。2.1.1掃查速度所謂掃查，即在進行超聲檢測時，探頭與被檢測工件的相對運動。對于混凝土檢測而言，掃查應滿足兩個條件：①掃查過程中聲束入射方向始終與混凝土面保持垂直;②保證混凝土檢測區域有足夠的聲束覆蓋，以避免漏檢。聲束入射方向保持垂直是為了保證被測混凝土內部缺陷大小正確的判定，而保證混凝土檢測區域足夠的聲束覆蓋、不漏檢，要求在檢測探頭的有用效輻射面積內必須有脈沖重復頻率，即檢測探頭在檢測面的掃查速度或移動速度不能過快。如果設待檢測物體厚度為H，超聲波在檢測物體內的傳播速度為C1，檢測探頭的掃查速度為V，檢測探頭的有用效輻射直徑為ψ，超聲波在檢測物體內的傳播時間T1=2H/C2，檢測探頭的掃查時間T2=ψ/V。要使掃查檢測物體內部達到不漏檢，必須滿足T1≤T2。則檢測探頭的掃查速度V應滿足V≤C2ψ/2H，即相同的時間內檢測探頭移動距離應遠小于檢測探頭掃查的有用效距離。2.1.2檢測探頭頻率的選擇理論上，超聲波能夠發現檢測物體區域內部的Z小缺陷為超聲波發射波長的1/2，在能夠保證超聲波穿透檢測物體內部的前提下，盡量先用頻率高，發射功率大的探頭。2.2耦合劑超聲波檢測時，由于被檢測表面不完全規則，檢測探頭與之不能良好的貼合，存在著或大或小的空隙，為了能夠消除空隙，使超聲波能夠順利被導入檢測物體內部，必須使用一種能夠消除空隙的液體，這種液體就是耦合劑。能夠作為耦合劑使用的材料很多，常用的材料有甘油、水玻璃、合成機油、化學漿糊等。耦合劑的涂層厚度稱為耦合層，耦合層的厚度越薄對檢測的影響越小，因此當檢測物體的表面過于粗燥或涂刷耦合劑過厚時，應對檢測物體的表面拋光處理后再涂刷耦合劑進行檢測。2.3環境環境的影響因素主要是溫度、濕度及被測工件所處的地理位置的影響。如在過高、過低的濕度及溫度的環境或高氯環境下，檢測結果有微小差異。特別是易被環境影響而產生化學反應或物理變化的檢測工件，檢測環境更為嚴格。

3超聲波檢測應用

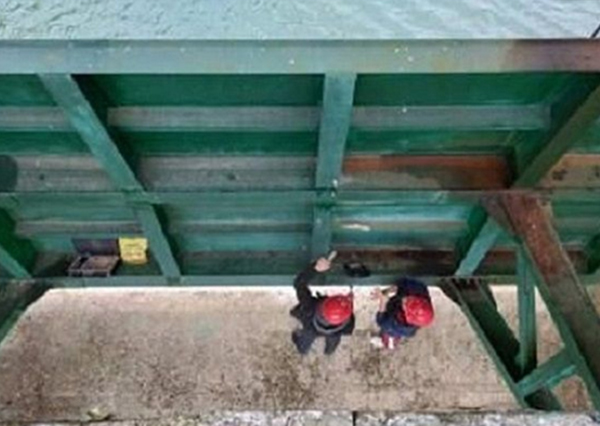

3.1超聲波用于鋼焊縫質量檢測在鋼焊縫質量檢測過程中，通常使用的方法是超聲波法和X射線法，由于在工程施工過程中鋼焊縫的數量一般較大，而且需要檢測分析的長度也非常長，檢測工件所處的環境也較為復雜。因此用超聲波方法對于鋼焊縫的質量進行檢測時，就會凸顯出檢測過程中的優勢：如設備尺寸小、操作簡單、檢測過程中無輻射外泄隱患等。鋼焊縫質量檢測時，由于金屬的晶粒尺寸較小，鋼焊縫所受的影響較大，為探測存在的缺陷。貴州水利工程質量檢測告訴您通常通過超聲脈沖波變化情況來進行比較。當檢測焊縫質量良好時，檢測超聲波可順利傳播到達檢測物體底面，超聲波檢測儀器中只有表示發射脈沖及底面回波兩個信號，如果被檢測焊縫中存在缺陷，在超聲波檢測儀器中底面回波前會有缺陷回波信號。由此可以判定存在缺陷。

3.2混凝土強度檢測混凝土是水泥、石子、砂、外加劑摻合料組成由多相復合材料，其組成成份復雜。一般的混凝土強度檢測是預留混凝土試塊、現場取蕊樣等方法。如果預留的混凝土試塊質量存疑，現場又不允許取芯樣，需要運用超聲波等無損檢測手段?；炷帘旧聿皇且环N均質材料，相同標號的混凝土由于組成材料變化，超聲波在混凝土內傳播速度也不同，并且在混凝土內部存在著石子—水泥、水泥—砂等各種界面，超聲波遇到這些界面時會發生反射、衍射等多種傳播方式。因此簡單的將混凝土與超聲波之間建立直線性數學關系模型是困難的，需要將混凝土看作均質的彈塑性材料。建立起混凝土強度與超聲波聲速的關系曲線和經驗公式，作為超聲波檢測混凝土強度的依據?？v波的傳播速度公式為vp=姨E(1-V)/d(1+V)(1-2V)，可以看出超聲波速度和固體介質的材料性質、密實度、彈性模量及泊松比有關。超聲波在不同介質中有著不同的傳播速度，根據聲時值T，距離L，由公式V=L/T可先計算出聲速值。再根據經驗公式fcuc=AVB和fcuc=Aebv(A，B為經驗系數)兩種非線性的數學公式，計算出混凝土強度。由于混凝土組成材料的復雜性，利用超聲波檢測混凝土強度存在著一定誤差，不同的混凝土原材料使超聲聲速值各有差異，即使同樣的原材料，也因混凝土配合比不同，產生不同的速度值。

水泥的硅酸三鈣含量越高，細度越大，礦物細摻料的細度越大，相應的超聲的傳播速度也會越高，反映出的混凝土強度就會增大、相反混凝土強度顯示值就會降低。如果混凝土中粗骨料偏多超聲波的傳播速度就要比粗骨料偏少的快，顯示出的強度就要高。因此超聲波檢測混凝土強度應采用多參數法綜合提高測試精度，如混凝土成熟度—超聲聲速、聲速—衰減系數、聲速—振幅、聲速—含水率、聲速—混凝土齡期等。3.3混凝土裂縫檢測3.3.1混凝土裂縫的分類混凝土由水泥、石子、砂、摻合料、外加劑等組成的復合材料。由于混凝土本身的特性及使用條件的不同，產生的裂縫原因也不盡相同：有混凝土養護條件不善、內部水水泥水化熱過快，造成內外溫差過大，在混凝土內部形成拉應力集中區，超過混凝土本身的耐受拉力而產生的貫穿裂縫;有混凝土拌制過程中質量控制不佳，造成水膠比過大或水泥用量過多，混凝土凝固過程當中表面收縮引起的表面裂縫;有混凝土成型后受力條件改變，如基礎持力層條件改變、混凝土受力載荷變化超出混凝土本身所受拉應力的極而限而發生的結構裂縫。3.3.2混凝土裂縫檢測混凝土裂縫檢測時，常采用透射法或平行反射法，具體選用哪種方法跟裂縫的位置、混凝土結構型式有直接關系。3.3.2.1透射法適用于發生裂縫的面積較小，混凝土結構尺寸規距、厚度不大的情況。運用透射法檢測時，發射探頭與接收探頭分別在裂縫的兩側移動，當探頭與裂縫沒有相交時，檢測超聲波不會發生明顯變化，當探頭與裂縫相交時，檢測超聲波會在裂縫處發生衍射，從而使接收探頭的接收時間和接收強度發生變化，根據時間和強度的變化確定裂縫的位置及深度。3.3.2.2平行反射法當混凝土的裂縫面積較大或結構尺寸復雜，不宜采用透射法檢測時，可采用平行反射法。貴州水利工程質量檢測想說的是運用平行反射法檢測時，應先檢測裂縫周邊混凝土的聲波速度，由于混凝土是一種復雜的混合材料，聲波速度受原材、配合比、齡期的影響因素較大，應在裂縫周邊進行多次的聲波速度檢測，取平均值。然后使用一對探頭在裂縫的兩側平行移動。移動時探頭之間的距離應與裂縫的估測深度相近。如果探頭之間的距離過遠檢測出的數據較實際的裂縫深度要小。

4結語

(1)超聲波法檢測，能對相對干燥環境下的鋼結構和混凝土結構進行檢測。不但方便，而且還經濟、可靠性高。(2)超聲波法不僅可對混凝土和鋼結構的缺陷進行精而確檢測，還可對混凝土的強度進行檢測，可做為工程質量驗收時的參考依據。(3)隨著超聲波檢測設備制造水平的提高和計算機仿真技術的不斷發展，超聲波法檢測還在不斷完善，會在日后的水利工程質量檢測當中，應用范圍越來越廣。
